GraphLib/Gio.h File Reference

グラフィック用ファイル入出力関数ヘッダ More...

#include "Gdata.h"

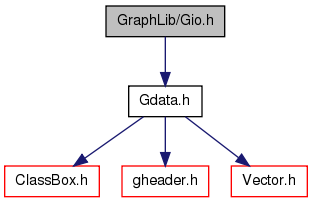

Include dependency graph for Gio.h:

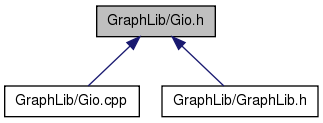

This graph shows which files directly or indirectly include this file:

Namespaces
namespace	jbxl
Functions
CmnHead	readUserSetData (FILE fp, CmnHead ch, bool cnt=false)
	read_user_data() for C // ユーザ指定(ch)のデータ形式でファイルを読み込む
CmnHead	readRasData (FILE *fp)
	read_ras_data() for C // SUN RASTER形式のファイルを読み込む
int	writeRasData (FILE fp, CmnHead ch, int obit=8)
	write_ras_data() for C
CmnHead	readMoonFile (const char *fn, bool no_ntoh=false)
CmnHead	readMoonData (FILE *fp, unsigned int fsz=0, bool no_ntoh=false)
int	dicomHeader (FILE fp, int fsize, int dsize, int xsize, int ysize, int depth, double rzxy)
MSGraph< sWord >	readDicomFile (const char *fn)
MSGraph< sWord >	readDicomData (FILE *fp, int fsz)
CmnHead	readXHead (const char fn, CmnHead ch=NULL)
	ヘッダ部分のみ読み込み
CmnHead	readXHeadFile (const char fn, CmnHead ch=NULL, bool cnt=false)
	拡張read関数．ファイルを自動判別して読み込む．
CmnHead	readCmnHeadFile (const char fn, CmnHead ch, bool cnt=false)
	拡張read関数．ファイル種別を指定して読み込む．
int	writeCmnHeadFile (const char fn, CmnHead hd, bool cnt=false)
int	writeCmnHeadData (FILE fp, CmnHead hd, bool cnt=false)
template<typename T >
MSGraph< T >	readGraphicFile (const char fname, CmnHead chd=NULL, bool cnt=false)
template<typename T >
MSGraph< T >	readGraphicSlices (const char fmt, int fst, int fnd, CmnHead chd=NULL, bool cnt=false)
template<typename T >
int	writeGraphicFile (const char *fname, MSGraph< T > vp, int kind=0, int mlt=FALSE, int fnum=0, int tnum=0, bool cnt=false)
template<typename T >
int	writeRasFile (const char *fname, MSGraph< T > vp)
template<typename T >
MSGraph< T >	readRasFile (const char *fname)

Detailed Description

グラフィックデータの構造 (C++) ---

メモリ内での形式．: グラフィックデータはファイルから読み込まれた後，メモリ内で, MSGraph<>型のデータとなる．
ただし，ヘッダを解析できない場合や，他のインターフェイスにデータを渡す場合は， Common Head 形式に変換される場合もある．

ファイル中での形式．: ファイルとして扱うことのできるデータは，基本的に Common Head 形式である．
ただし，いくつかの形式（Gio.h 参照）は直接読み出すことができる．

Author:: Fumi.Iseki (C)

CTファイルへの入出力もサポートする．また，ファイル入出力の統合関数もサポート
JPEG については JpegTool.cpp 参照．

ファイル形式とヘッダ種別 ---

Common形式

    CmnHead  cmhd   : common header. 36Byte.
    Graphic  Header : 画像データ固有のヘッダ
    Graphic  Data   : データ

任意の画像データを保存する時，その画像データに識別ヘッダ(CmnHead) を付けて保存したもの．

UN_KNOWN_DATA

MOON_DATA

DICOM_DATA

USERSET_DATA

RAS_DATA

JPEG_RGB_DATA

JPEG8_DATA

CT_DATA

    CmnHead  cmhd : common header. 36Byte. （省略可）
    CTHead   cthd : CT header (Moon Header). 64Byte. メンバは Word型.
    Graphic  Data : データ

Common Headerは省略可．
いわゆる Moon型のヘッダを持つ CT画像データ．現在は CT画像を保存する場合は，デフォルトでこの型で保存される．
CTHead の cthd.anydata[0]に画素間隔，cthd.anydata[1]に画像間隔が 1/RZXY_RATE mm単位で保存されている場合がある．
ファイルから読み込まれ，CmnHead に格納された場合は，CT_3DMと区別されない．

CT_3DM

    CmnHead  cmhd : common header. 36Byte.
    CTHead   cthd : CT header (Moon Header). 64Byte.
    Graphic  Data : データ

3Dの CTデータを保存する場合に使用されるデータの型． CTHead の cthd.anydata[0]に画素間隔，cthd.anydata[1]に画像間隔が 1/RZXY_RATE mm単位で保存されている場合がある．
メモリ内で使用する場合（CmnHeadに格納された場合）は CT_Data と区別されない．

CT_3D_VOL

Definition in file Gio.h.
